Önemli Bilgilendirme: Görseller tanıtım amaçlıdır. Satıştaki ürün yalnızca sistem mekanizması ve aparatlarını içerir; ahşap kabin ve hazır mobilya satışımız yoktur.
7.680,00TL
Vergiler Hariç: 6.400,00TL
  • Stok Durumu: 3
  • Marka: Sofa Mekanizma Sistemleri
  • Stok Kodu: W02C-M3-800
  • Ağırlık: 8.00kg
  • Ölçüler: 22.50cm x 24.00cm x 5.00cm
  • Brim: Set

Mevcut Seçenekler:

Stokta olan ürünler de saat 2 ye kadar gelen siparişler ayni gün kargo edilmektedir. Bu sayfa üzerinde bulunan kargo hesaplamasına ek ürünler dahil değildir. Eklemeli ürünlerin kargo genel tutarını satın alma aşamasında görebilirisniz. Satın almadan önce ürünler için stok durumu sorabilirsiniz.
Duvardan yatak mekanizmaları, Masa mekanizmaları ve katlanır ranzalar için tüm ölçülerde , müşteri isteğine göre kesim ebatları ve delik şablonu verilmektedir.
Tahmini kargo bedeli: 390,00 TL + KDV
Ek ürünleri içermez. 8,00 kg için hesaplanmıştır.
TEKNİK İMALAT KILAVUZU

TEK KİŞİLİK YATAY + MASA APARAT SETİ

18 mm Standart Panel Formülasyonu • W02C Havuz Kasa Serisi

ÜRÜN KODU
W02C-YT-MASA3

AÇIKLAMA :

Bu sistemde W02C tek kişilik yatak mekanizması kullanmak üzere planlama ve ölçülendirme yapılmıştır. Masa 3 aparat Seti fiyata dahildir. Sistem planlama ve ahşap malzeme ölçüleri tarafımızca verilmektedir. Tek kişilik havuzlu modellerde metal çerçeve kullanımına gerek yoktur. Bu sebep ile daha ekonomiktir. Metal kasa sadece özel durumlar için tercih edilebilir.

MODEL DETAYI :

Bu ürün konseptiyle yerden tasarruf sağlayarak, fonksiyonel tasarımlar elde edebilirsiniz. İmalatçı firma vereceğimiz ölçü planları ile benzersiz tasarımlar yapabilecektir.
Yatay açılır tek kişilik yatak sistemi önde masa modülü.
* Yatak kalınlık 24 - 25 cm aralığında yaylı yatak.
* Kabin kasa derinliği 36 cm min. dur. Artırılmasında sakınca yoktur.
Bu model için ayak gerekli değildir. Masa sistemi aynı zamanda ayak görevi görmektedir (35 cm ayak desteği geometrisi).

AYAK ÖLÇÜSÜ :

Bu model için harici ayak yoktur. Masa tablası ve denge kolu sistemi açıldığında 35 cm ayak desteği oluşturmaktadır.

SATIN ALMA İÇERİĞİ ÜRÜN KODU : W02C-YT-MASA3
MekanizmavarW02C-YT
Amortisörvar2 Adet
AyakyokMasa Sistemi Ayak Görevi Görür
Masa aparat SetivarMasa-3 seti (Denge Kolları & Üçgen Saclar Dahil)
Kabin kasa derinliği-36 cm (min. değerdir)
Mekanizma vida, cıvata SetivarM6 Pul, Dübel ve Bağlantı Elemanları
Delik şablonuvarA3 Birebir Şablon
Plan tasarımı - ebatlama ölçülerivarTeknik Kesim Listesi Dahil
Mekanizma Garanti süresivar2 Yıl Garanti
İMALAT HESAPLAYICI (YATAY MASA-3 KONSEPTİ İÇİN DİNAMİK DEĞERLER)
KABİN DIŞ GENİŞLİK (G)
2122 mm
İç Ara: 2086 mm
KABİN YÜKSEKLİK (H)
1431 mm
İç Yükseklik: 1413 mm
AÇILIM MESAFESİ
1085 mm
Duvar - Kapak Ucu
MASA TABLASI ÖLÇÜSÜ
2030 × 450 mm
Masa derinliği: 450 mm
KABİN MİN. DERİNLİK
360 mm
min. değerdir.

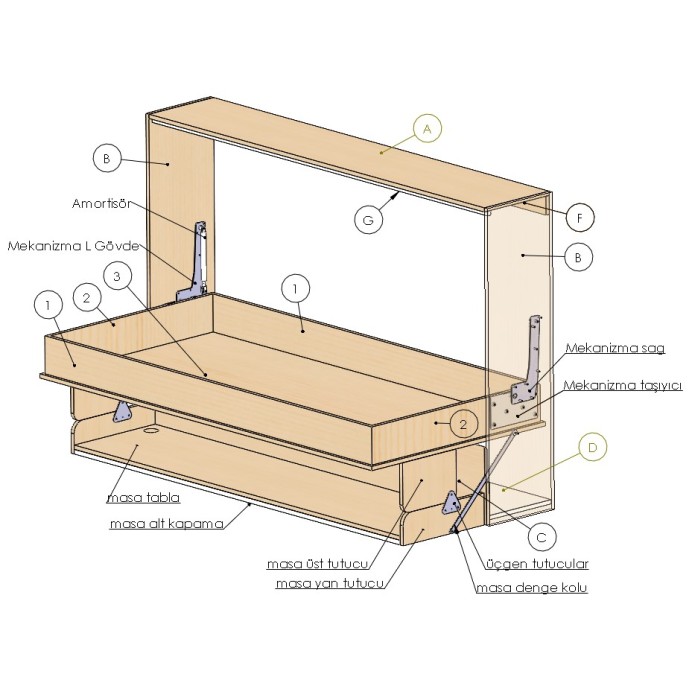

W02C-YT MASA-3 KABİN, HAVUZ & MASA DETAY ŞEMASI

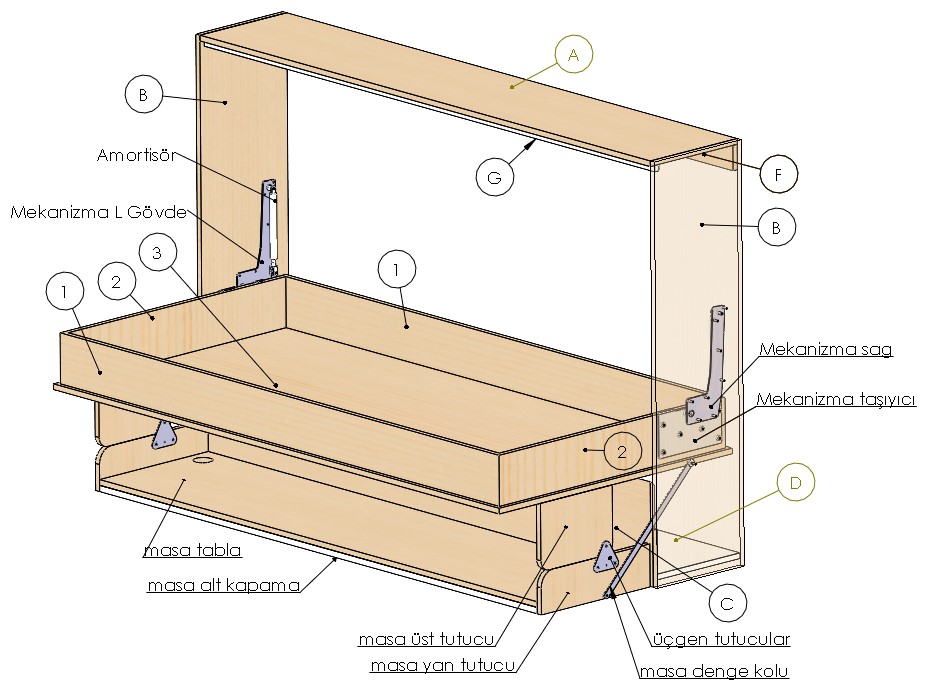

W02C-YT Masa 3 Teknik Görünüm
18 mm Standart Ahşap & Profil Kesim Listesi (Bant Dahil) Toleranslar ve Masa Elemanları Dahildir
KodParça AdıBoy (mm)En (mm)AdetAçıklama & Montaj Notu
AÜst Tabla (Kabin Tavanı)20863601İçerlek montaj (Kabin tavanı)
BYan Dikmeler14313602Yatak Eni + 431 mm (Net iç: 1413 mm)
CAlt Ön Kapama20861501Kertmeli özel parça (Alt 2086 / Üst 2066 mm, h:130-150 mm)
DAlt Tabla20863421Kabin taban plakası
FArka Destek Plakası2086802destek kayıtları
1Havuz Ön & Arka Plaka20361602Yatak Boyu + 36 mm (Sabit 160 mm en)
2Havuz Yan Plakaları10001602Yatak Eni ile birebir eşit (160 mm en)
3Ön Kapak Paneli206610661Tek parça ana kapak
M1Masa Tablası20304501Yatak Boyu + 30 mm (450 mm derinlik)
M2Masa Tutucu Ahşap (Havuz Altı)2972152R50 / R35 radius kavisli havuz altı taşıyıcı
M3Masa Tabla Yan Ahşap4501352R50 radius kavisli tabla kenar flanşı
P1Masa Alt Çıtası / Profili203020120 × 20 mm masa altı takviye profili
P2Yatak Stoplama Çıtası / Profili208620120 × 20 mm kabin içi stoplama profili

Delik Şablonu & Kritik Aks Ölçüleri

  • Mekanizma A Aksı (Yerden Yükseklik): 480 mm (48 cm)
  • Mekanizma B Aksı (Kabin Önünden Geriye): 145 mm (14.5 cm) [Sabit Ölçü]
  • Denge Kolu Dikme Deliği: Kabin önünden geriye 163 mm, yerden yükseklik 358 mm (Önce 6 mm delinir, 9 mm çakma dübel çakılır).
  • Havuz Arkası Bağlantı Payı: Mekanizma sacı havuz yan paneline bağlanırken arka kenardan içeriye tam 18 mm pay bırakılmalıdır.

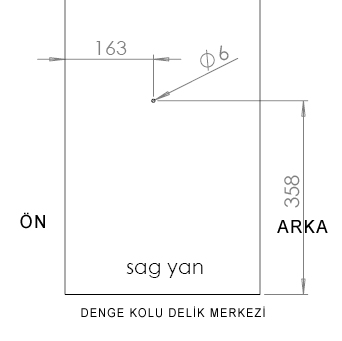

Denge Kolu Delik Merkezi Şeması:
Denge Kolu Delik Merkezi

İş Sıralaması & Montaj Kuralları

  1. Kabin kasası hazırlanır, yan dikmelerde mekanizma ve denge kolu delikleri delinir.
  2. Yatak havuzu yapılır ve mekanizma havuza sabitlenir.
  3. Kabin yan dikmesine masa denge kolu takılır (M6 pul pulsuz boşluklu kuralına dikkat).
  4. Yatak açık pozisyonda iken masa tabla grubu ve üçgen aparatlar monte edilir.
  5. Yatak stoplama çıtası ve masa alt çıtası takılarak montaj tamamlanır.
  6. Tek Kapak Kuralı: Amortisör ve masa dengesi tek parça 18 mm kapağa göredir. Çift kapak uygulanmamalıdır.
Ürünlerimiz için delik şablonu ve malzeme kesim listesi vermekteyiz. Bu durumu içeren ürünler : Duvardan yatak mekanizmaları Masa mekanizmaları Özel tasarım mekanizmaları
